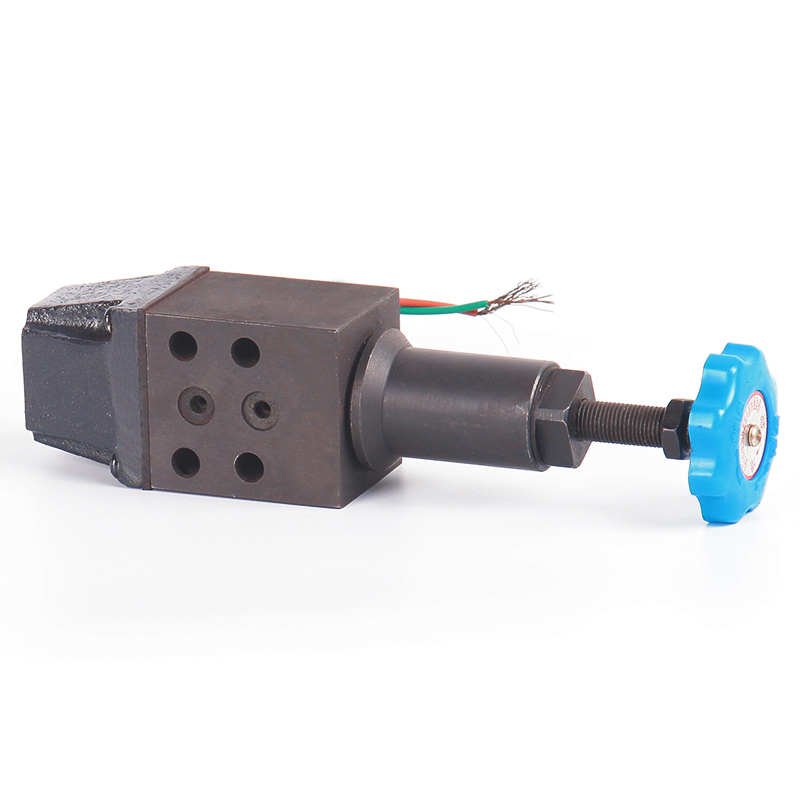

PF型壓力繼電器

◆說    明

壓力繼電器是一種將油液的壓力信號轉換成電信號的小型電液控制元件 。當油液壓力達到壓力繼電器的調定壓力時,即發出電信號,以控制電磁鐵、電磁離合器、繼電器等電氣元件動作,使油路卸壓、換向、執行機構實現順序動作,或關閉電動機, 使系統停止工作, 起安全保護作用等。

壓力繼電器為柱塞式單觸點壓力繼電器, 它是通過作用在閥芯承壓面積上的液壓力和調壓彈簧力相平衡的原理, 通過閥芯、 壓帽、推桿等的位移, 控制微動開關的通斷, 將油液的壓力信號轉換成電信號輸出而進行工作的 。

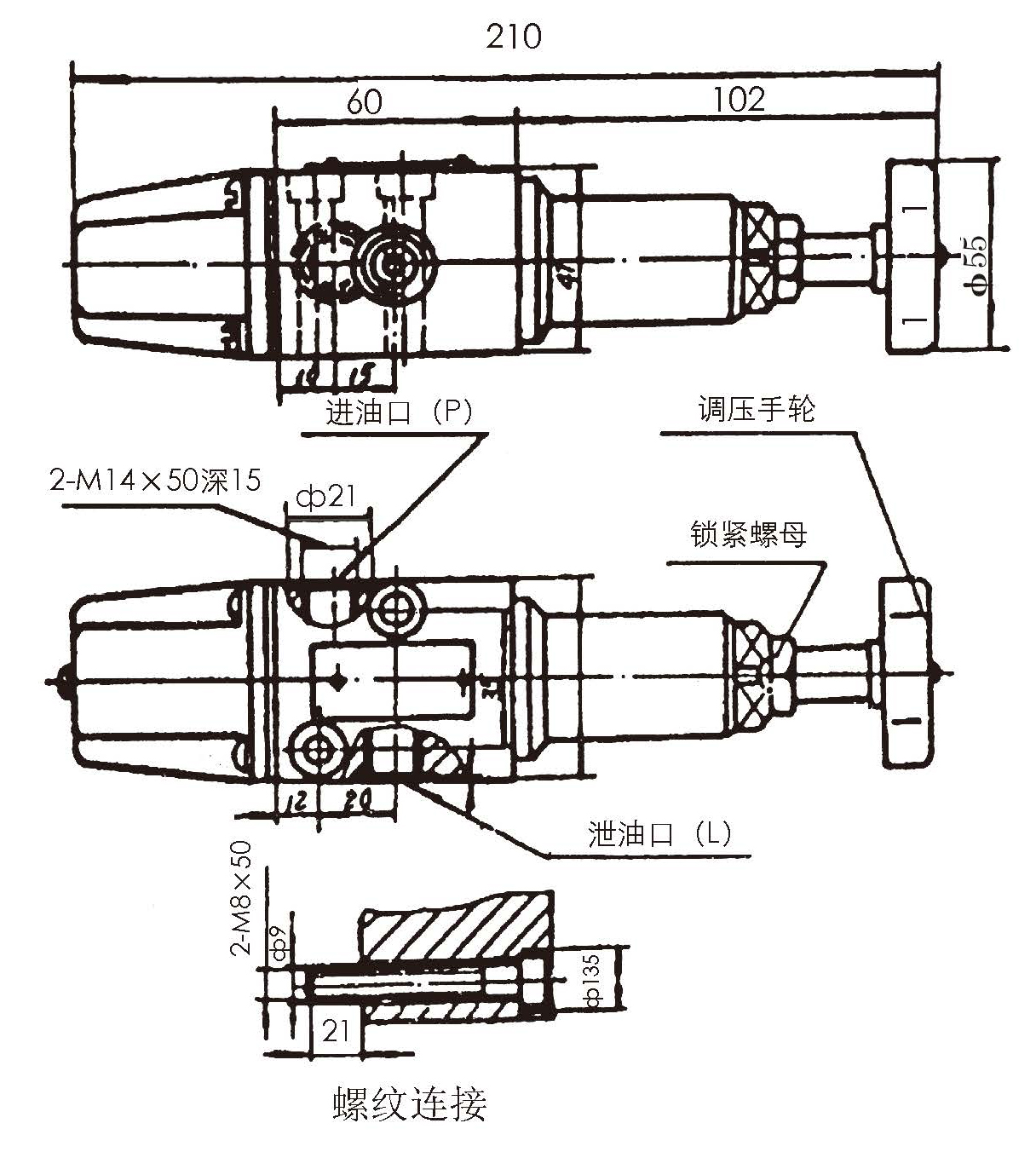

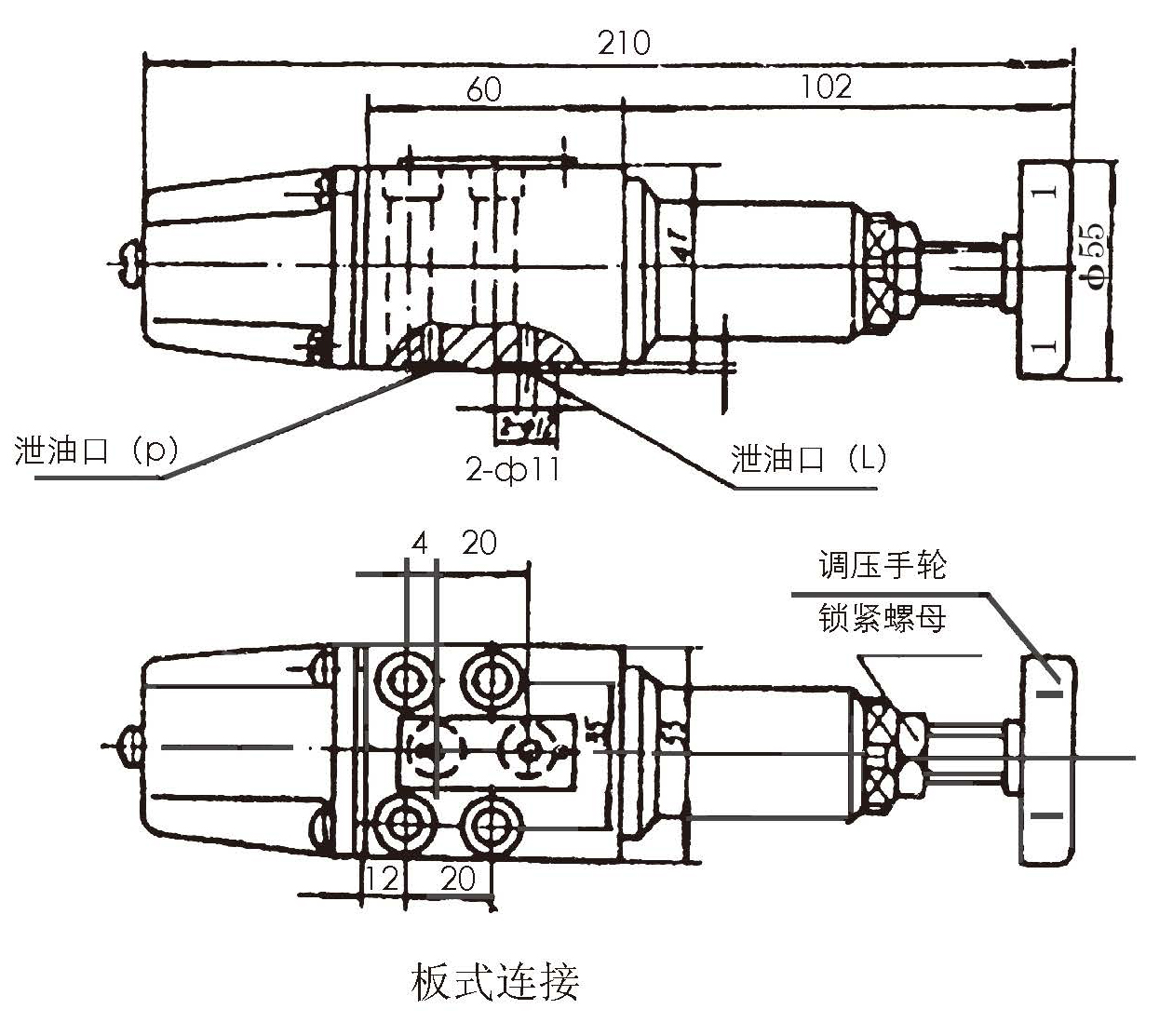

PF系列壓力繼電器分為管式連接和板式連接兩種連接方式

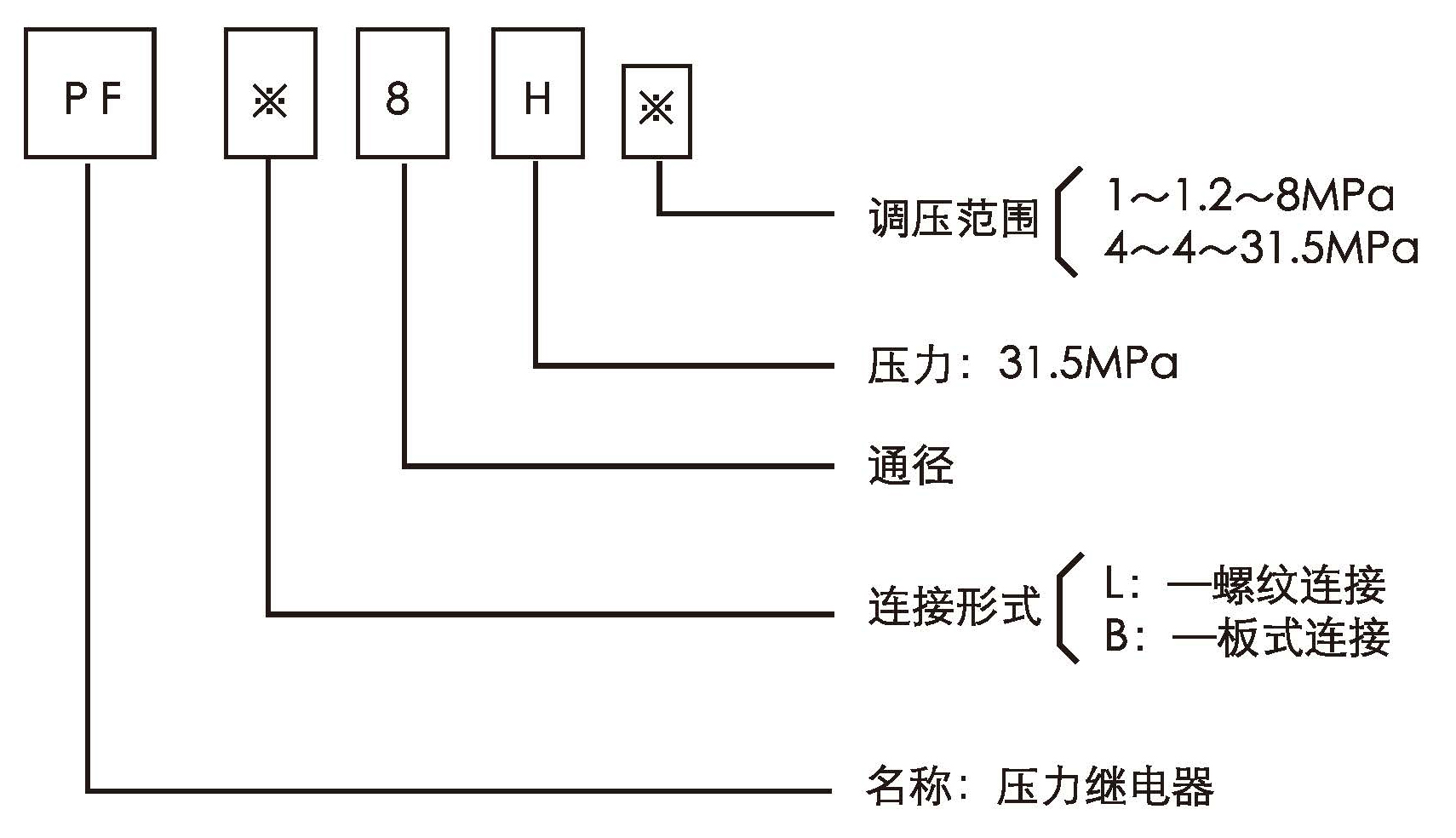

具體型號可分為：

PF-L8H1 PF-L8H4

PF-B8H1 PF-B8H4
