流量閥

DV/DRV系列節流截止閥和單向節流截止閥

◆說    明

——管式連接

——板式連接

——調節閥芯處于關閉位置A口到B口無泄漏

DV(P)型節流截止閥用來設定精確的油液流量,也用于截止功能。

DRV(P)型單向節流截止閥用來沿一個方向設定精確的油液流量并允許油液反向自由回流。 其基本結構由閥體、帶自鎖的調節旋鈕(2)組成。

逆時針轉調節旋鈕時,柱塞隨節流桿減小通流截面 ,直至完全關閉而無泄漏。涂色三角形顯示的面積指示閥的開啟程度。(涂色三角形越大,則開度越大)。設定流量由定位螺釘(3)固定。

DV/DRV系列節流閥通徑分為6 8 10 12 16 20 25 30八種規格

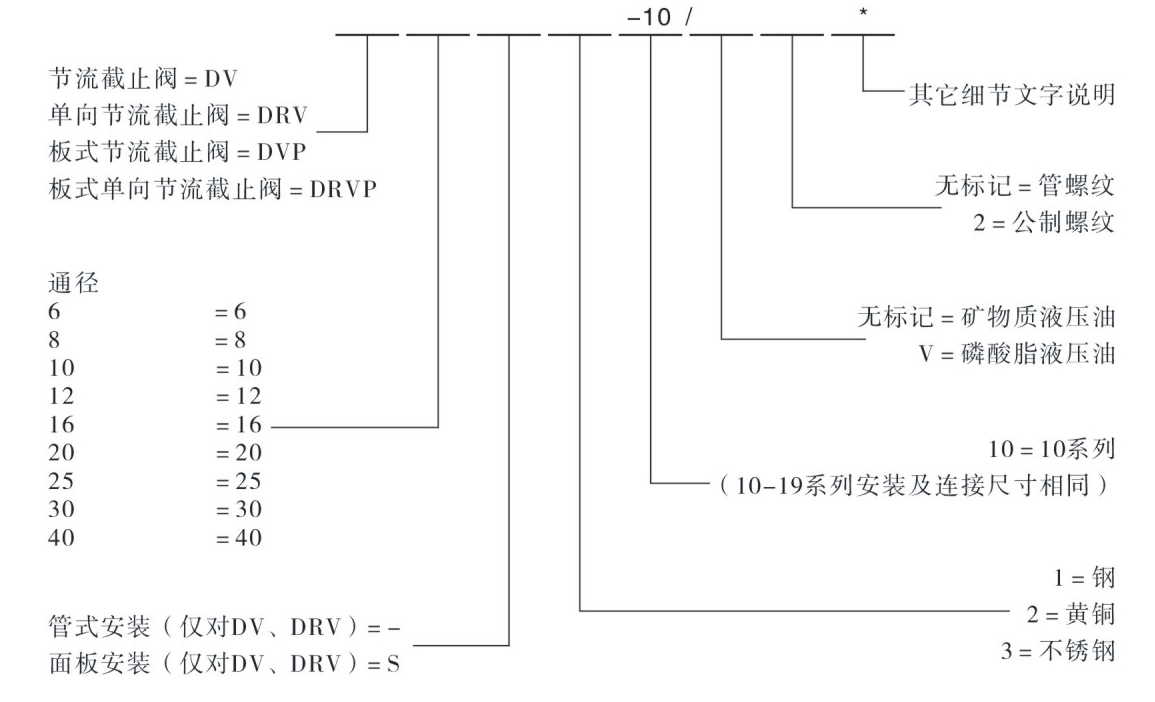

具體型號分為：

DV6-10 DV8-10 DV10-10 DV12-10 DV16-10 DV20-10 DV25-10  DV30-10

DRV6-10 DRV8-10 DRV10-10 DRV12-10 DRV16-10 DRV20-10 DRV25-10  DRV30-10
