方向閥

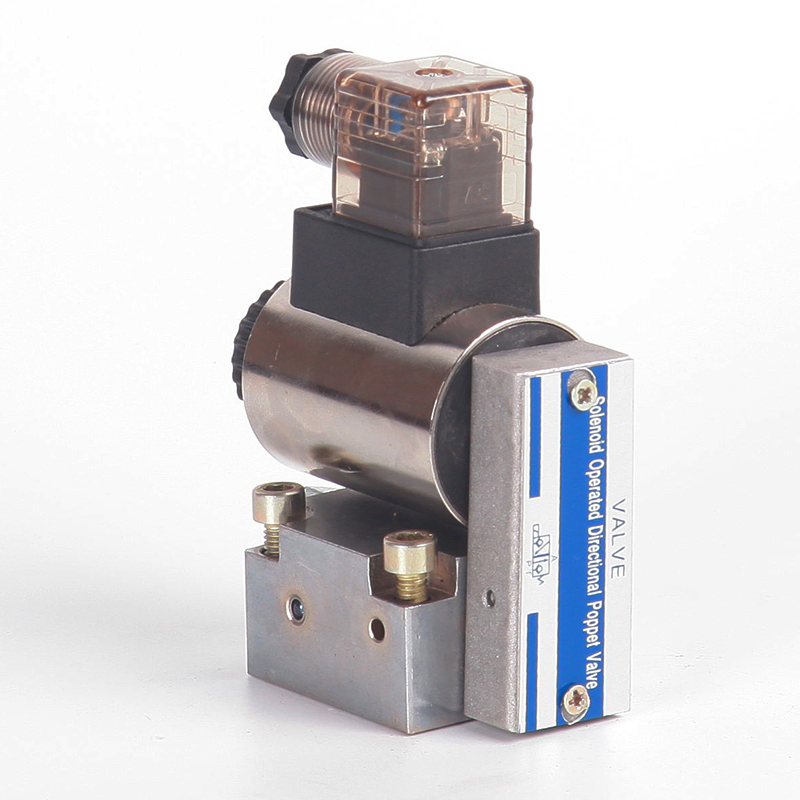

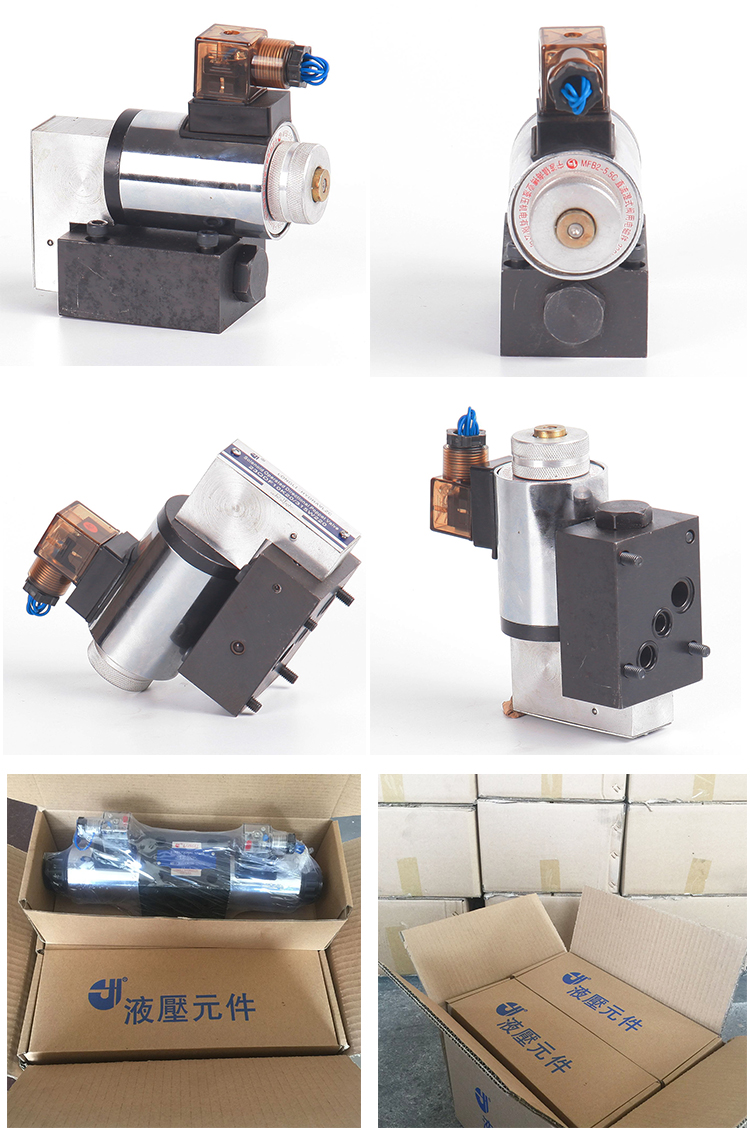

電磁換向球閥23QDF6B/K 23QDF10B/K

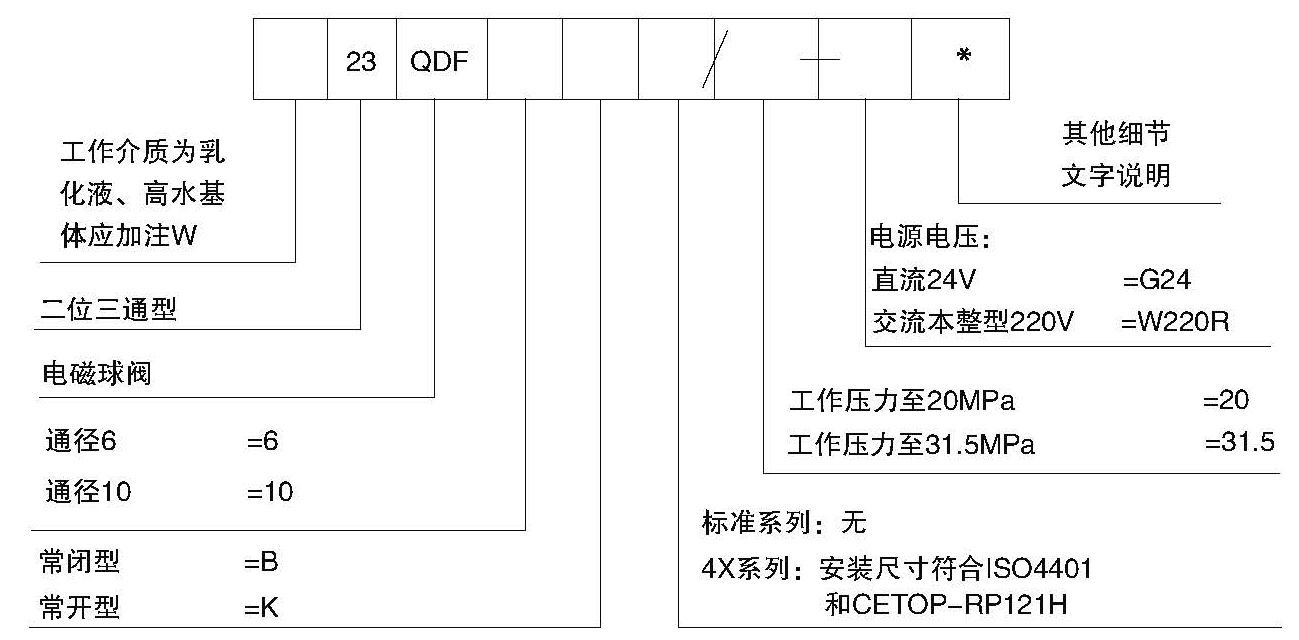

◆說    明

——該閥有老式安裝面、新型安裝面兩種類型。

——新型安裝面符合DIN24340A型或ISO4401要求。

——無泄漏

——在長期處于高壓狀態下, 仍可確保靈活切換。 一對工作介質的適應能力強, 抗污染能力高。

——以電磁鐵的推力, 推動鋼球來實現油路的通斷與切換。

 23QDF6型電磁球閥, 用于控制油液的流動、 停止和方向。其主要包括閥體電磁鐵 , 經過硬化處理的閥系零件和用作關閉件的球。

如23QDF6K常開式閥剖面圖所示,在初始位置,球閥芯被彈簧推向閥座,從而切斷A至T,保持P通A。切換開始電磁鐵的力經杠桿和傳力球作用于兩面密封的操作推桿將球閥推向另一閥座, 實現換向A通T,同時封死P通A油路。

操作推桿的兩個密封元件之間的閥腔與P口連通。

這樣閥系零件與操作推桿、球閥芯處于軸向液壓力平衡狀態, 因此可在高壓狀態下自由換向 。

電磁球閥密封性好,可實現無泄漏;動作反應靈敏,,換向速度快; 使用壓力高, 在小流量液壓系統中可直接控制主油路。在大流量液壓系統中則可用作先導控制元件。由于電磁球閥具有很多優點, 因而在一些特殊應用場合, 如無泄漏領域, 是一般電磁閥無法替代的 。

請注意：二位三通電磁球閥具有“負遮蓋功能”,油口T須始終處于連通狀態, 。也就是說在切換過程中,從一個閥座開啟,到另一個閥座關閉,所有油口P、A、T是相互連通的,但這僅出現在很短的時間內,因此,在大多數應用中并沒有什么影響。

下圖是23QDF6B常閉式電磁球閥, 在初始位置時彈簧通過復位推桿將鋼球緊壓在左閥座上, 同時又通過中間推桿將右側鋼球推離右閥座,使得P腔封閉, A腔與T腔相通。當電磁鐵吸合時,則P、A相通, T腔封閉。

手動應急操作可在電磁鐵不通電的情況下對閥進行操作。

必須保證最大流量不超過閥的性能極限, 如有必要,可安裝插裝式節流器, 用以限制流量。

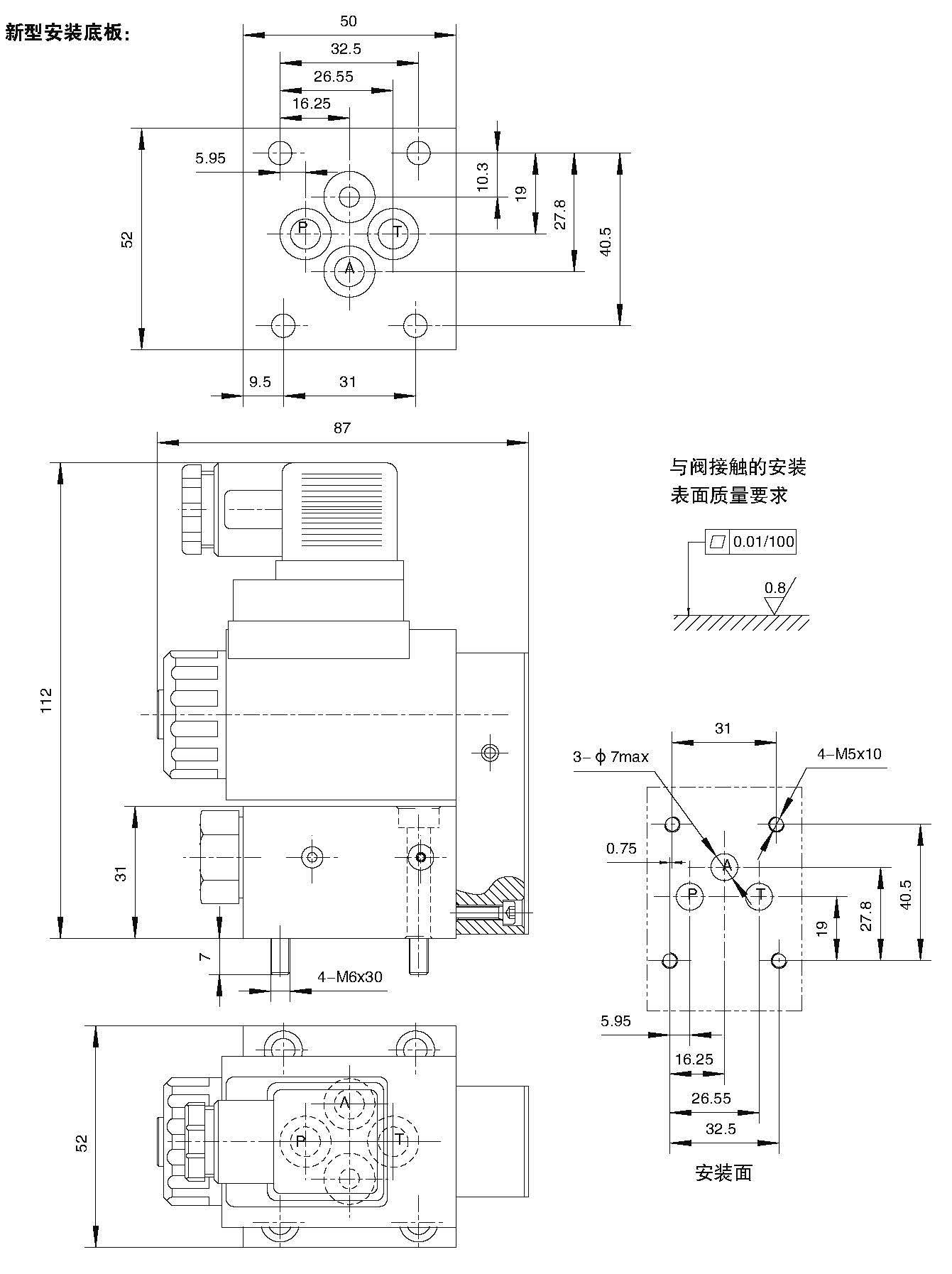

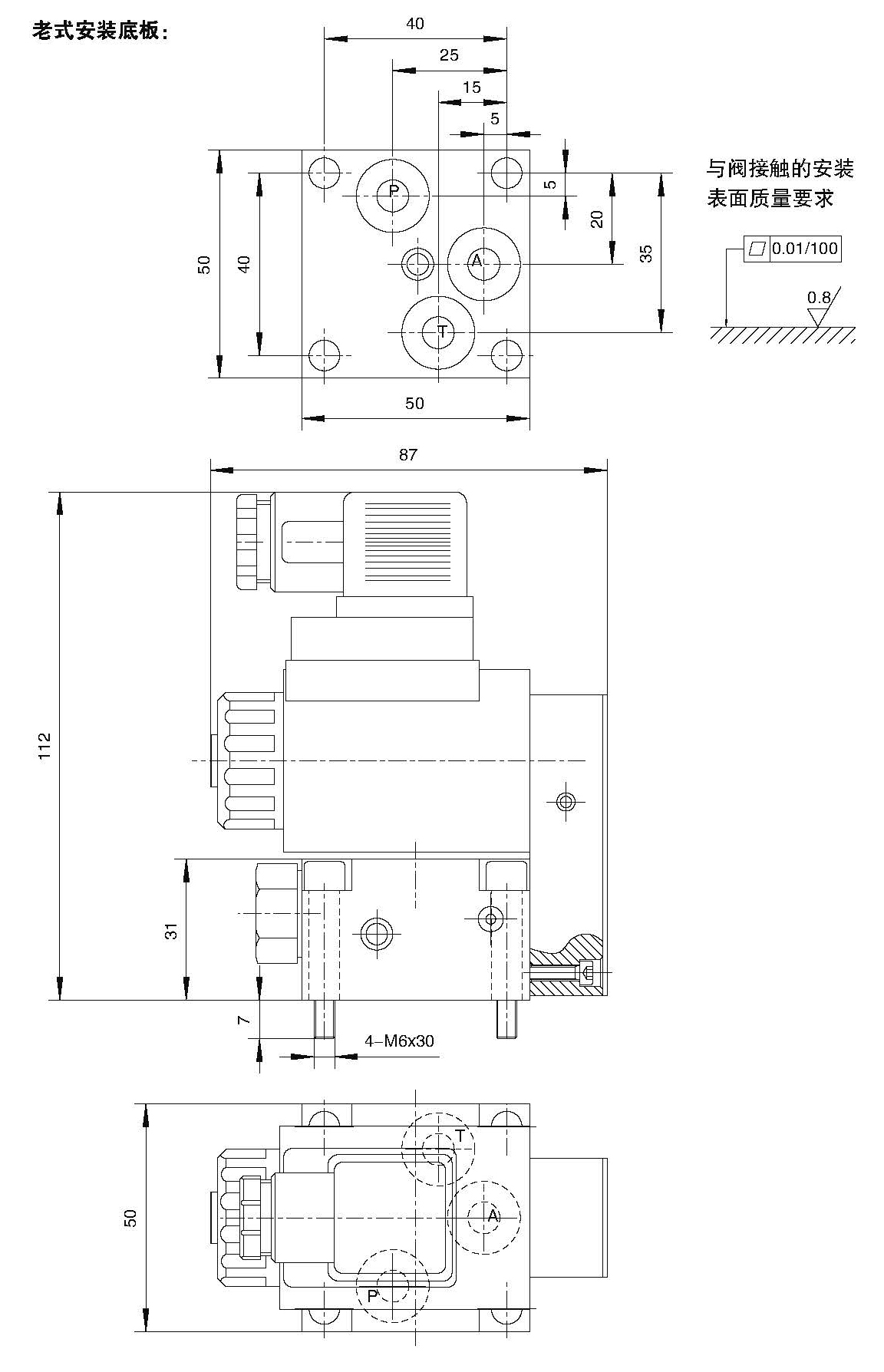

23QDF6B

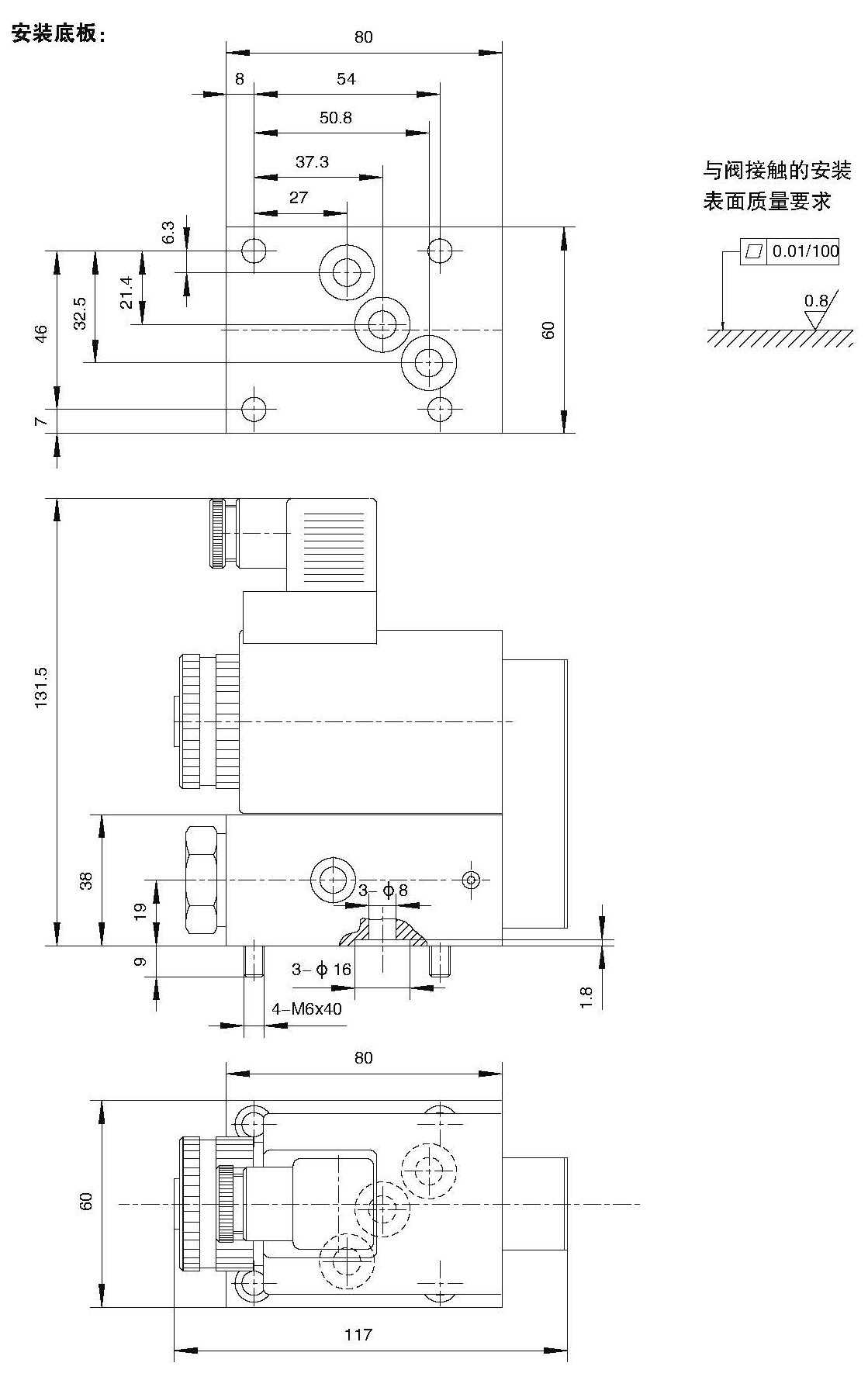

23QDF10B
